900/1080 कलर स्टील रोल फॉर्मिंग मशीन

उत्कृष्ट कार्यक्षमतेसाठी इंजिनिअर केलेले, हे 900/1080 कलर स्टील रोल फॉर्मिंग मशीन कार्यक्षमतेसाठी उच्च मानक सेट करते आणि बांधकाम साहित्य क्षेत्रातील अचूकता. हे प्री-पेंट केलेल्या गॅल्वनाइज्ड स्टील कॉइलसह कार्य करते, ज्याला देखील म्हणतात रंग स्टील एका गुळगुळीत, सतत प्रक्रियेत, ते या कॉइलचे रूपांतर मजबूत, टिकाऊ आणि दिसायला आकर्षक बनवते. इमारत पॅनेल.

मोठ्या प्रमाणात औद्योगिक प्रकल्प आणि विशेष छप्पर उत्पादकांसाठी डिझाइन केलेली, ही प्रणाली एकाधिक समाकलित करते फंक्शन्स एका ओळीत. हे अनकॉइलिंग, रोल फॉर्मिंग, अचूक कटिंग आणि स्वयंचलित स्टॅकिंग करते. यंत्र 900mm आणि 1080mm प्रोफाईल फॉरमॅटमध्ये सहजपणे स्विच करते, अपवादात्मक ऑपरेशनल लवचिकता प्रदान करते. या अष्टपैलुत्व एका उत्पादन लाइनला विविध वास्तुशास्त्रीय गरजा आणि बाजारातील बदलत्या गरजा पूर्ण करण्यास अनुमती देते. मशीनमध्ये हेवी-ड्यूटी फ्रेम आहे आणि अत्याधुनिक PLC नियंत्रण प्रणालीद्वारे मार्गदर्शन केले जाते. या मजबूत डिझाइन सातत्यपूर्ण, उच्च-गुणवत्तेच्या उत्पादनांची हमी देते. हे भौतिक कचरा देखील कमी करते आणि एक मजबूत वितरीत करते उत्पादकता वाढवून आणि श्रम खर्च कमी करून गुंतवणुकीवर परतावा.

तपशीलवार वर्णन

900/1080 कलर स्टील रोल फॉर्मिंग मशीन एक संपूर्ण, सिंक्रोनाइझ केलेली प्रणाली आहे. प्रत्येक घटक आवश्यक आहे, कार्यरत तयार, उच्च-गुणवत्तेच्या पॅनेलमध्ये कच्च्या कॉइलचे रूपांतर करण्यासाठी एकत्र.

मुख्य घटक आणि कार्यप्रवाह:

डिकोइलर आणि फीड-इन मार्गदर्शक:
हेवी-ड्युटी डिकॉइलरपासून उत्पादन सुरू होते. हे 5 टन पर्यंत मोठ्या स्टील कॉइल सुरक्षितपणे हाताळते. एक पर्यायी हायड्रॉलिक आर्म सुरक्षित आणि कार्यक्षम कॉइल लोडिंगसाठी परवानगी देते. फॉर्मिंग स्टेजसाठी, इनलेट मार्गदर्शक सारणी महत्त्वपूर्ण आहे. ते शीटला परिपूर्ण संरेखनासह स्थित करते, पार्श्व वाहणे आणि कोणत्याही परिणामी सामग्रीचे विकृतीकरण प्रतिबंधित करते.

लेव्हलिंग आणि फीडिंग युनिट:
या क्रिटिकल स्टेजमध्ये लेव्हलिंग रोलर्सच्या मालिकेचा समावेश असतो जे कोणत्याही कॉइलिंग-प्रेरित वक्रता काढून टाकतात किंवा अपूर्णता स्टील शीट पासून. हे सुनिश्चित करते की धातू तयार होण्यापूर्वी पूर्णपणे सपाट आहे. साध्य करण्यासाठी हे महत्त्वाचे आहे अचूक परिमाणे आणि अंतिम पॅनेलमध्ये एक निर्दोष देखावा.
सर्वो-चालित प्रणाली उच्च अचूकतेसह शीटला रोल पूर्वमध्ये फीड करते. पीएलसी कटिंग लांबी नियंत्रित करते. या याचा अर्थ प्रत्येक पॅनेल आपल्याला आवश्यक असलेल्या अचूक लांबीमध्ये तयार केले जाते.

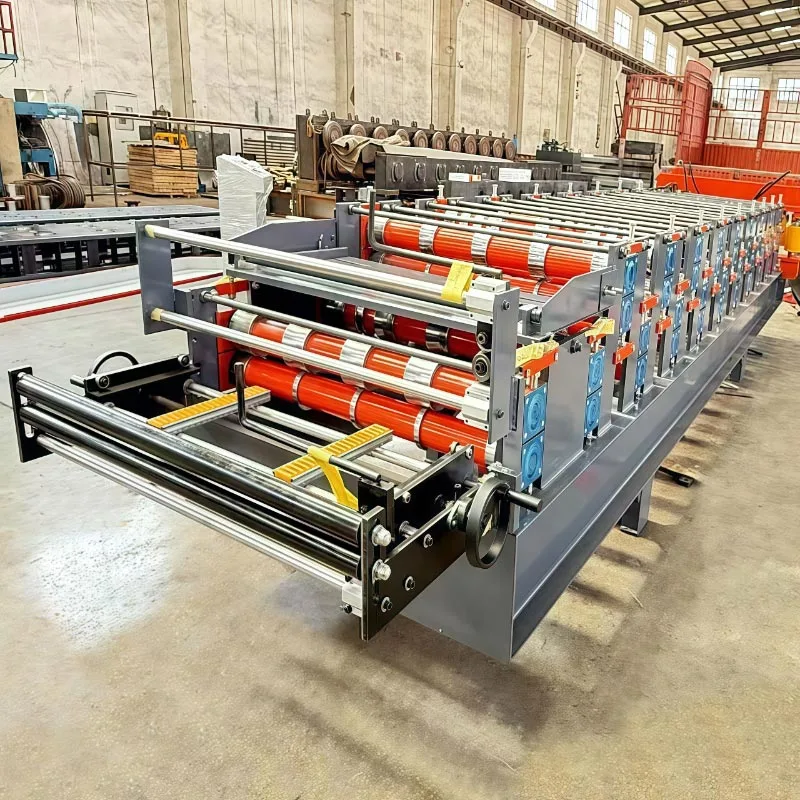

रोल फॉर्मिंग स्टेशन:
हे फॉर्मिंग स्टेशन मशीनचे हृदय आहे. हे कठोर स्टीलचे 16 ते 22 स्टँड (या प्रोफाइलसाठी) वापरते रोल प्रत्येक रोल काळजीपूर्वक तयार केला जातो आणि परिपूर्ण प्रोफाइल तयार करण्यासाठी स्थित असतो.

रोल्सचा प्रत्येक संच, फ्लॅट शीट, मिलिमीटर बाय मिलिमीटर, अंतिम 900/1080 पॅनेलमध्ये हळूहळू वाकतो. प्रोफाइल उच्च-परिशुद्धता गीअर्स प्रबलित गिअरबॉक्समध्ये ठेवलेले असतात आणि ते ऑइल बाथमध्ये चालतात. हे गुळगुळीत, शक्तिशाली, आणि शांत ऑपरेशन, तसेच दीर्घ सेवा आयुष्याची हमी देते.

PLC नियंत्रण प्रणाली आणि HMI:
संपूर्ण उत्पादन लाइन प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) द्वारे व्यवस्थापित केली जाते. ऑपरेटर सह संवाद साधतो प्रणाली वापरकर्ता-अनुकूल मानव-मशीन इंटरफेस (HMI) टचस्क्रीन पॅनेलद्वारे.
या स्क्रीनवरून, ऑपरेटर इच्छित पॅनेलची लांबी, उत्पादन प्रमाण, कटिंग गती आणि इतर सेट करू शकतात. पॅरामीटर्स सिस्टम आपोआप इष्टतम ऑपरेशन अनुक्रमांची गणना करते आणि वेगवेगळ्या नोकऱ्यांसाठी पाककृती संग्रहित करते.

अचूक कटिंग सिस्टम:

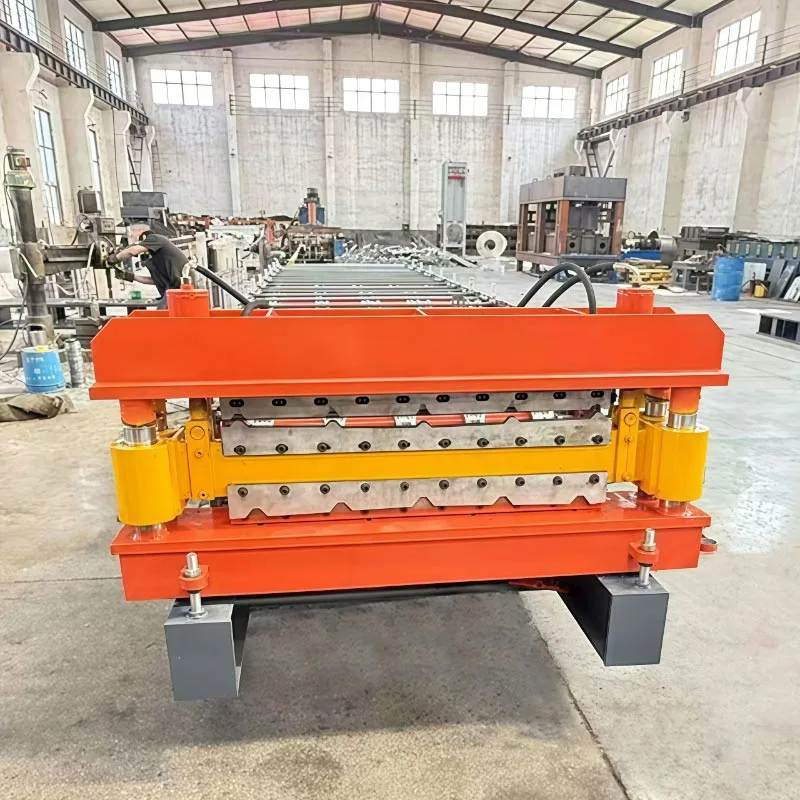

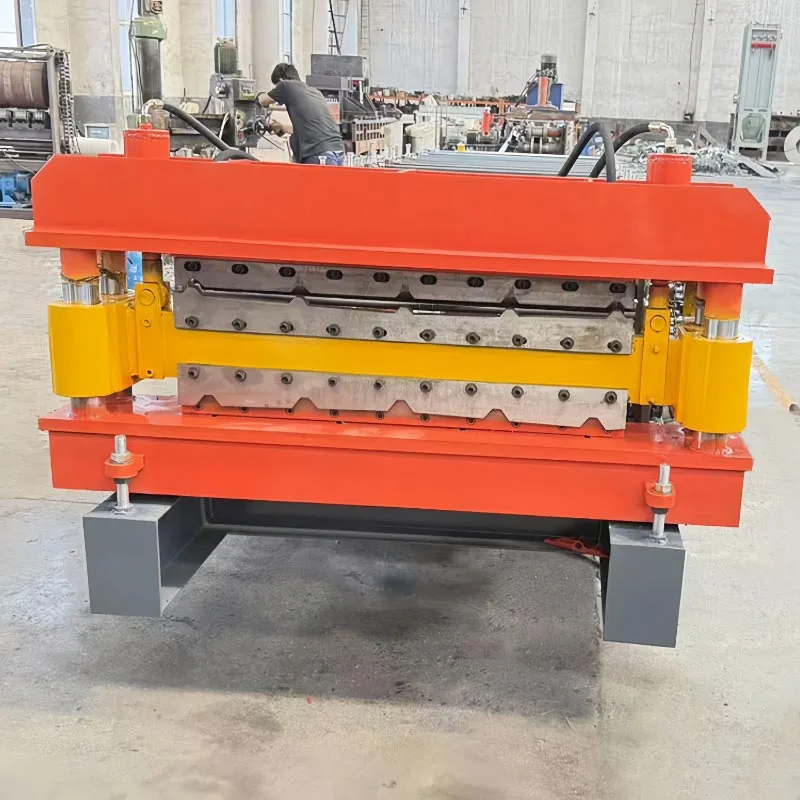

शीट पूर्णपणे तयार झाल्यानंतर, ते कटिंग युनिटकडे जाते. हाय-स्पीड रोटरी फ्लाइंग कट ऑफ सिस्टम आहे कार्यरत फ्लाइंग कटर लाइन न थांबवता सिंक्रोनाइझ, कट आणि रीसेट करते. हे पॅनेलसह हलते, स्वच्छतेची खात्री देते आणि बुर-फ्री कट, आणि पुढील सायकलसाठी लगेच सुरू करण्यासाठी परत येतो. उत्पादन विराम आणि तीव्रपणे काढून टाकते आउटपुट वाढवते.

आउटपुट कन्व्हेयर आणि स्वयंचलित स्टॅकर:
अंतिम टप्प्यात, पॉवर रोलर्स तयार पॅनेल पोहोचवतात. एक स्वयंचलित स्टॅकिंग सिस्टम नंतर आयोजित करते आउटपुट पॅनेल मोजणे आणि काढण्यासाठी उत्तम प्रकारे व्यवस्थित बंडल तयार करणे.
ही स्वयंचलित प्रक्रिया मॅन्युअल हाताळणी काढून टाकते आणि पृष्ठभागावरील ओरखडे टाळते. ते नंतर बंडल तयार करते पट्टा आणि शिपमेंट, जे लक्षणीय श्रम खर्च कमी करते.

900/1080 प्रोफाइल:

हे 900/1080 कलर स्टील रोल फॉर्मिंग मशीन उच्च-कार्यक्षमता लपविलेले-फिक्स पॅनेल तयार करते. "900" आणि "1080" मध्ये त्याचे नाव मिलिमीटरमध्ये पॅनेलच्या कव्हरेज रुंदीचा संदर्भ देते. तयार केलेले प्रोफाइल अनेक की सह डिझाइन केलेले आहे फायदे:

लपविलेले फिक्सिंग: फास्टनर्स आच्छादित पॅनेल अंतर्गत काळजीपूर्वक लपवले जातात, परिणामी एक गुळगुळीत, आधुनिक प्रोफाइल बनते आणि सुधारित हवामान प्रतिकार.

उच्च बरगड्या: पॅनल्समध्ये खोल, संरचनात्मकदृष्ट्या कडक बरगड्या आहेत जे बर्फासाठी अपवादात्मक भार सहन करण्याची क्षमता प्रदान करतात, वारा आणि पायी वाहतूक.

ड्रेनेज चॅनेल: एकात्मिक वाहिन्या पाण्याच्या प्रवाहाचे व्यवस्थापन करण्यासाठी आणि गळती रोखण्यासाठी डिझाइन केल्या आहेत.

स्ट्राँग साइड लॅप: इंटरलॉकिंग साइड लॅप पॅनेल दरम्यान एक मजबूत, हवामान-टाइट सील तयार करतात.

तांत्रिक मापदंड

मुख्य फायदे आणि फायदे

अतुलनीय लवचिकता आणि अष्टपैलुत्व: या मशीनचा मुख्य फायदा म्हणजे त्याची दुहेरी-रुंदी क्षमता. त्यातून निर्माण होते दोन लोकप्रिय औद्योगिक पॅनेल रुंदी—900mm आणि 1080mm—एकाच, बहुमुखी प्लॅटफॉर्मवर. ही प्रणाली उत्पादकांना परवानगी देते सानुकूल ऑर्डरला रिअल-टाइममध्ये प्रतिसाद द्या. हे समर्पित उत्पादन लाइनची आवश्यकता काढून टाकते, खर्च कमी करते आणि फॅक्टरी स्पेस ऑप्टिमाइझ करते.

उत्कृष्ट उत्पादन कार्यक्षमता: वेग आणि कार्यक्षमतेसाठी अभियंता, ही प्रणाली नॉन-स्टॉप उत्पादनास सक्षम करते 45 मीटर प्रति मिनिट पर्यंत. हे त्वरीत मोठ्या पॅनेल ऑर्डर पूर्ण करते, तुम्हाला डेडलाइन पूर्ण करण्याची हमी देते आणि एकूणच चालना मिळते उत्पादकता

अपवादात्मक अचूकता आणि गुणवत्ता:

प्रोफाइल सुसंगतता:प्रत्येक पॅनेलमध्ये अचूकता अंतर्भूत आहे. आमची मल्टी-स्टेज फॉर्मिंग प्रक्रिया, तिच्या उच्च-सुस्पष्टतेसह रोलर्स, परिपूर्ण सुसंगततेसह अचूक भौमितिक वैशिष्ट्ये वितरीत करण्यासाठी इंजिनियर केलेले आहेत.

कटिंग अचूकता: आमचे अचूक सर्वो कटिंग इंस्टॉलेशन सुलभ करते आणि तुमचे पैसे वाचवते. पॅनल्स एकत्र बसतात उत्तम प्रकारे, जे ऑन-साइट कामगार आवश्यकता कमी करते आणि सामग्रीचा कचरा कमी करते.

मजबूत आणि टिकाऊ बांधकाम: हे 900/1080 कलर स्टील रोल फॉर्मिंग मशीन दीर्घ ऑपरेशनल आयुष्यासाठी तयार केले आहे मागणीच्या परिस्थितीत. हेवी-ड्यूटी फ्रेम: वेल्डेड आणि तणावमुक्त फ्रेम फ्लेक्सिंग आणि कंपन प्रतिबंधित करते, जे दीर्घकालीन अचूकता राखण्यासाठी महत्त्वपूर्ण आहे.

उच्च-गुणवत्तेचे रोलर्स आणि शाफ्ट: शेवटपर्यंत बांधलेले. आमचे रोलर्स आणि सॉलिड शाफ्ट GCr15 बेअरिंगपासून तयार केले जातात स्टील हे उच्च-दर्जाचे साहित्य अपवादात्मक पोशाख प्रतिरोध आणि हेवी-ड्युटीसाठी आवश्यक सामर्थ्य प्रदान करते 0.8 मिमी पर्यंत जाडीची सामग्री.

प्रगत ऑटोमेशन आणि वापरात सुलभता: PLC नियंत्रण प्रणाली जटिल ऑपरेशन्स सुलभ करते.

वापरकर्ता-अनुकूल इंटरफेस: साध्या डेटा एंट्रीसह आणि पूर्णपणे स्वयंचलित ऑपरेशनसह, सिस्टम मानवी त्रुटी दूर करते निर्दोष उत्पादन.

फॉल्ट डायग्नोस्टिक्स: देखभाल सुलभ करण्यासाठी, सिस्टममध्ये स्वयं-निदान कार्ये समाविष्ट आहेत. ते पुरवते संभाव्य समस्यांबद्दल समजण्यास सोप्या सूचना, जलद निराकरण सक्षम करणे आणि डाउनटाइम कमी करणे.

रेसिपी मेमरी: उत्पादन दरम्यान द्रुत बदलासाठी भिन्न पॅनेल लांबी आणि प्रमाणांसाठी जॉब सेटिंग्ज जतन करा धावा

आर्थिक लाभ:

कमी श्रम खर्च: फीडिंगपासून स्टॅकिंगपर्यंत लाइन पूर्णपणे स्वयंचलित आहे. हे फक्त 1-2 सह ऑपरेट करण्यासाठी डिझाइन केलेले आहे कर्मचारी

कमीत कमी मटेरियल वेस्ट: तुम्हाला मटेरियल स्क्रॅपमध्ये नाटकीय घट दिसेल. हा खर्च बचतीचा फायदा मिळतो मशीनची उच्च कटिंग अचूकता आणि स्थिर निर्मिती प्रक्रिया.

कमी देखभाल: विश्वासार्हतेसाठी तयार केलेले, मशीनमध्ये एक बंद, ऑइल-बाथ गिअरबॉक्स आहे ज्याची फार कमी गरज आहे देखभाल त्याचे मजबूत बांधकाम दुरुस्तीच्या गरजा आणि खर्च देखील कमी करते.

डिझाइन, उत्पादन आणि समर्थन

अभियांत्रिकी आणि डिझाइन तत्वज्ञान:

हे मशीन प्रगत सीएडी/सीएएम आणि एफईए सह इंजिनीयर केलेले आहे. हे एक खडबडीत फ्रेम सुनिश्चित करते जे लोड अंतर्गत विकृत होणार नाही. टूलींग हळूहळू प्रक्रियेत सहजतेने पॅनेल बनवते. हे दोन्ही पेंटचे संरक्षण करून भौतिक ताण कमी करते आणि स्टीलची ताकद.

उत्पादन आणि गुणवत्ता नियंत्रण:

अचूक मशीनिंग: मुख्य घटक सीएनसी मशीनवर तयार केले जातात. हे प्रत्येकासाठी कठोर सुसंगतता सुनिश्चित करते सर्व शाफ्ट आणि बियरिंग्जसाठी रोलर आणि परिपूर्ण संरेखन.

कडक होणे आणि पृष्ठभागावरील उपचार: आमचे तयार करणारे रोलर्स जास्तीत जास्त टिकाऊपणासाठी उष्णता-उपचार केलेले आणि क्रोम-प्लेट केलेले आहेत. या याचा परिणाम कठोर, गुळगुळीत पृष्ठभागावर होतो ज्यामुळे घर्षण कमी होते आणि सामग्रीचे आवरण स्क्रॅच होण्यापासून प्रतिबंधित होते.

स्थापना, प्रशिक्षण आणि विक्रीनंतरची सेवा: एक जबाबदार पुरवठादार सर्वसमावेशक समर्थन पॅकेज प्रदान करतो.

इंस्टॉलेशन आणि कमिशनिंग: आमचे अभियंते साइटवर इंस्टॉलेशन आणि कमिशनिंगची देखरेख करू शकतात. ही सेवा तुमचे मशीन योग्यरित्या सेट केले आहे आणि चांगल्या स्थितीत ऑपरेशन सुरू होईल याची हमी देते.

सर्वसमावेशक प्रशिक्षण: तुमच्या कर्मचाऱ्यांना संपूर्ण ऑपरेशनल आणि देखभाल प्रशिक्षण मिळेल. हे तयार करते ते मशीन सुरक्षितपणे आणि कार्यक्षमतेने चालवण्यासाठी.

ग्लोबल स्पेअर पार्ट्स सपोर्ट: तुमच्या ऑपरेशनला आमच्या हमी दिलेला खरा पार्ट्स आणि तज्ञ तांत्रिक यांचा पाठिंबा आहे समर्थन आमच्या ग्लोबल सपोर्ट नेटवर्कसह तुमचे ऑपरेशन चालू ठेवा. आम्ही जलद, तज्ञ सहाय्य प्रदान करतो डाउनटाइम कमी करा आणि तुम्हाला वेळापत्रकानुसार ठेवा.

वॉरंटी: एक मानक वॉरंटी प्रदान केली जाते, जे उत्पादनातील दोष कव्हर करते आणि मनःशांती देते.

आम्हाला का निवडायचे?

900/1080 कलर स्टील रोल फॉर्मिंग मशीन हे संपूर्ण उत्पादन समाधान आहे. हे मूर्त वितरीत करण्यासाठी इंजिनियर केलेले आहे परिणाम: उच्च नफा, उच्च गुणवत्ता आणि प्रवेगक वाढ. हे फक्त एक मशीन नाही, तर एक धोरणात्मक आहे तुमच्या व्यवसायासाठी मालमत्ता. ती तुमची क्षमता वाढवते आणि तुमच्या बाजारपेठेच्या मागणीनुसार सातत्यपूर्ण, उच्च-गुणवत्तेच्या पॅनेलची हमी देते.

15 वर्षांहून अधिक काळ, Parfu International Trading Co., Ltd. उच्च-कार्यक्षमता रोल फॉर्मिंगमध्ये जागतिक आघाडीवर आहे यंत्रसामग्री आम्ही सर्व प्रमुख छप्पर आणि भिंतींच्या पॅनेलच्या उत्पादनासाठी मजबूत, अचूक उपकरणे डिझाइन आणि तयार करतो. आमच्या जगभरातील क्लायंटला—साहित्य पुरवठादारांपासून ते मोठ्या प्रमाणात बांधकाम व्यावसायिकांपर्यंत—सक्षम बनवणे हे आमचे केंद्रस्थान आहे. आम्ही चिरस्थायी पालनपोषण सानुकूल अभियांत्रिकी, ऑन-साइट इंस्टॉलेशन, संपूर्णपणे सेवांच्या संपूर्ण संचद्वारे भागीदारी प्रशिक्षण, आणि अटूट विक्री नंतरची काळजी.
